高品質灰色 CPVC 旋啟式止回閥 DN15-DN300 pn16 6 英寸塑料對夾止回閥，用于化工和工業(yè)用途
產地：中國
品牌名稱：KXPV
型號：H44F-10V
應用：一般
材質：塑料
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN15-DN300
結構：檢查
產品名稱：對夾式止回閥
顏色：灰色
包裝：紙箱
交貨時間：7 天
最小起訂量：1 件
| 產品結構特點 |
1. 防止液體的逆流現象，保護泵設備等。
2. 由于是懸臂式止回閥，對流體產生阻力較小。
3. 全塑料材料制造，發(fā)揮酸堿等腐蝕性流體的強耐腐蝕性。
4. 不僅可從配管上拆卸閥體，而且，可打開閥帽，進行內部點檢維護。
?
| 零件材質表 |
|
件號No. |
名稱 |
材質 |
|
1 |
螺帽蓋 |
FRPP |
|
2 |
閥蓋 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
揺桿 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
4 |
封蓋 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
密封螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
7 |
連接桿 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
8 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
9 |
六角螺栓 |
鋼、不銹鋼 |
|
10 |
橡膠墊片 |
EPDM,FPM |
|
11 |
六角螺栓 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
12 |
墊片 |
鋼、不銹鋼 |
|
13 |
六角螺母 |
鋼、不銹鋼 |
?

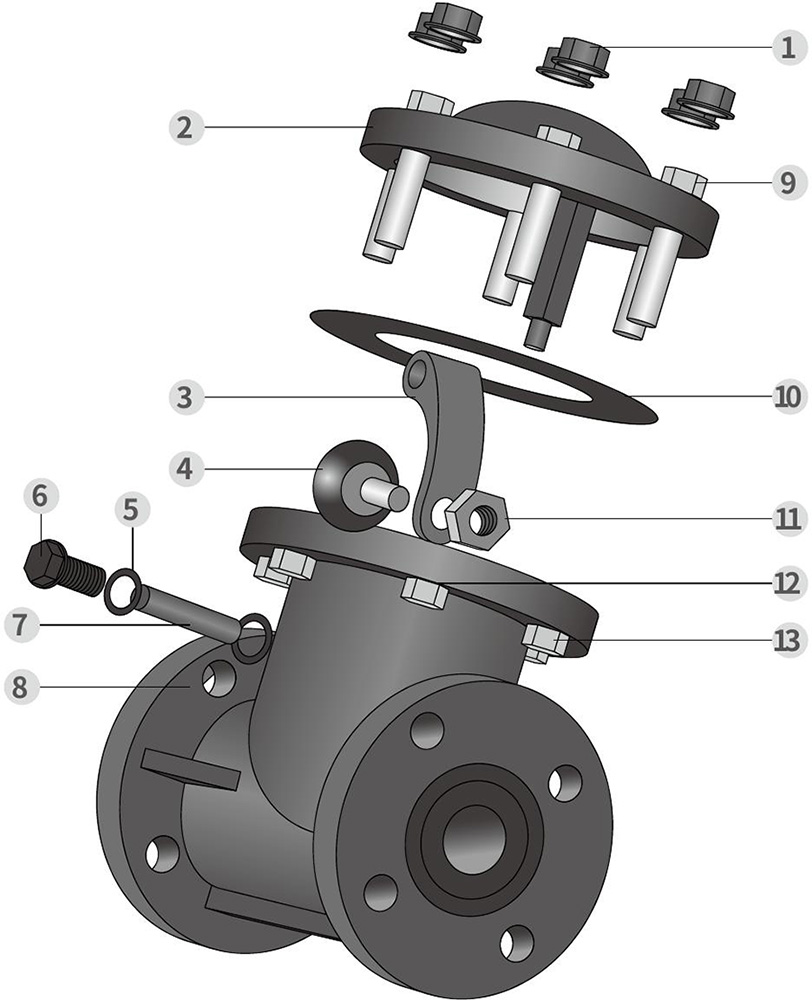

旋啟式止回閥裝配明細圖
?
| 外形尺寸表 |
?
|
公稱直徑DN (mm) |
D1 |
D2 |
L |
h |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
25(1") |
115 |
85 |
90 |
3.13 |
160 |
18 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
145 |
100 |
100 |
3.45 |
170 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
170 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
200 |
21 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
245 |
25 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
197 |
160 |
150 |
6 |
265 |
26 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
300 |
26 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
350 |
30 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
|
200 (8") |
340 |
295 |
290 |
11.75 |
500 |
30 |
8-Φ23 |
12-Φ23 |
8-Φ22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
575 |
38 |
12-Φ23 |
12-Φ23 |
12-Φ22 |
|
300 (12") |
440 |
400 |
400 |
17 |
575 |
38 |
12-Φ23 |
16-Φ23 |
12-Φ22 |
?
?
